10. SMED 금형교체시간 단축 – 절감액까지 산출하는 법

SMED란 무엇인가 — 내부작업과 외부작업 구분

프레스 라인에서 금형을 바꾸는 30분은 대부분의 생산관리 보고서에 “비가동”이라는 한 줄로만 남는다. 하지만 이 30분 동안 라인은 인건비를 그대로 소모하면서 아무것도 만들어내지 못한다. 하루에 3번 금형을 바꾸는 라인이라면 매일 90분, 20일 가동 기준으로 월 30시간이 통째로 사라지는 셈이다. 이 손실을 줄이는 방법론이 SMED, 즉 Single Minute Exchange of Die 다.

SMED가 하는 일은 금형교체 작업을 내부작업과 외부작업으로 나누는 것이다. 내부작업은 라인을 반드시 세워야만 할 수 있는 작업이고 외부작업은 라인이 돌아가는 중에도 미리 준비할 수 있는 작업이다.

• 내부작업: 라인을 반드시 세워야만 할 수 있는 작업이다. 볼트를 풀고 조이는 것, 금형을 크레인으로 옮기는 것이 여기 속한다.

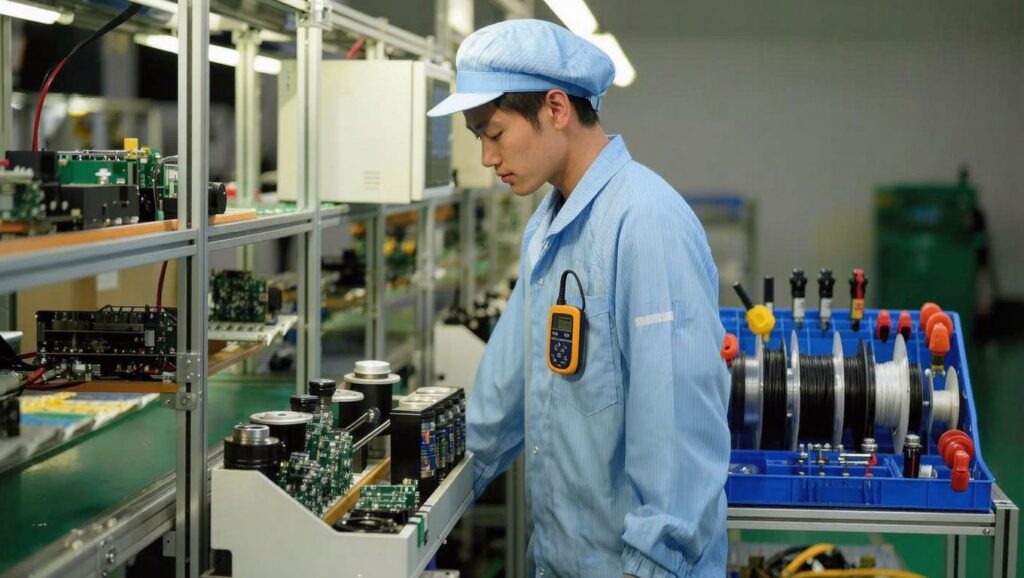

• 외부작업: 라인이 돌아가는 중에도 미리 준비할 수 있는 작업이다. 다음에 쓸 금형과 공구를 미리 대기시켜두는 것, 필요한 규격의 볼트를 미리 세팅해두는 것이 여기 속한다.

현장을 관찰해보면 교체시간의 절반 가까이는 라인을 세우기 전에 끝낼 수 있는 작업이다.

숫자로 확인하는 절감액과 두 가지 개선 시나리오

하루 1회 바꾸는 금형보다 하루 5회 바꾸는 금형에서 5분을 줄이면 절감 효과가 다섯 배로 커진다. 개선 순서는 교체 빈도가 높은 금형부터 잡는 게 낫다.

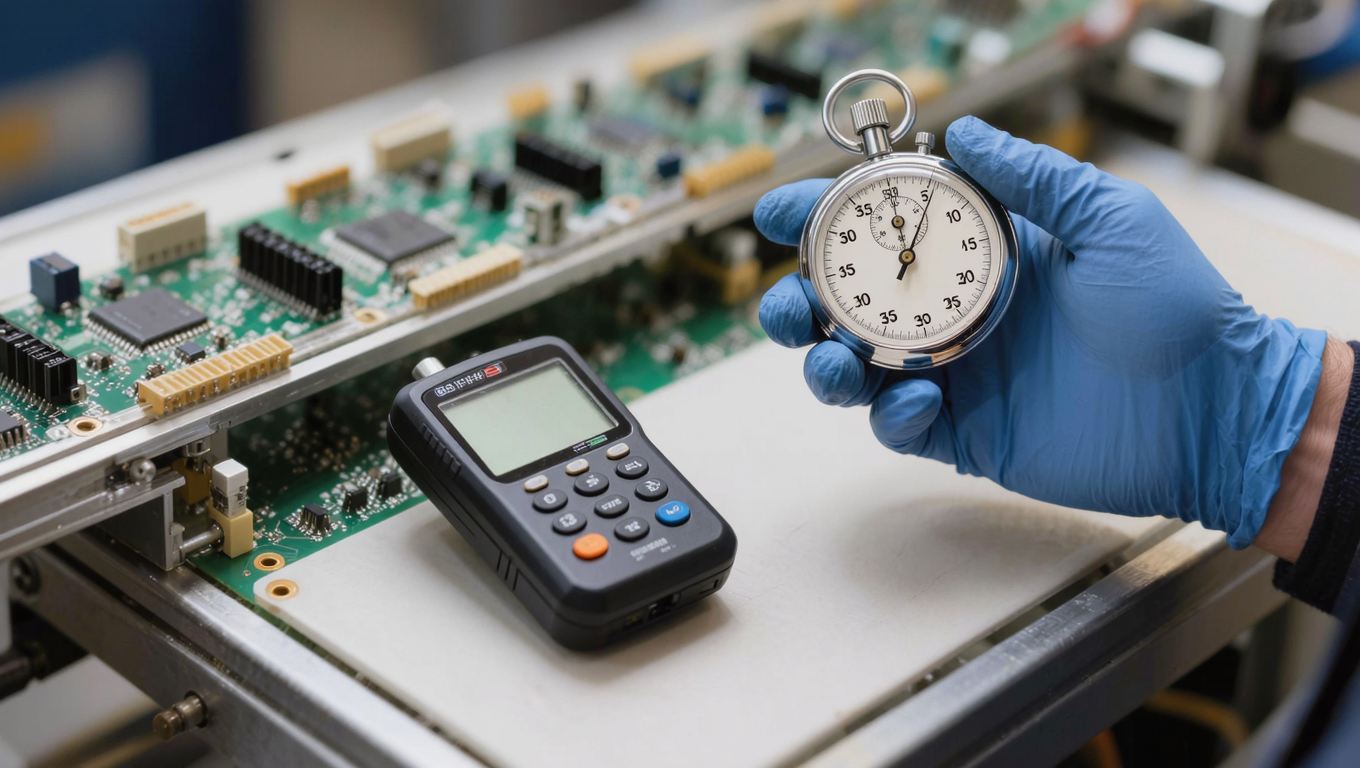

시작은 교체 과정을 영상으로 촬영해 각 동작에 걸리는 시간을 초 단위로 쪼개보는 일이다. 이렇게 분해하면 어디까지가 진짜 내부작업이고 어디부터가 습관적으로 라인을 세운 채 하던 외부작업인지 명확해진다.

숫자로 확인해보자. 교체시간이 평균 30분인 라인에서 외부작업 전환으로 12분을 줄였다고 하자. 1회당 12분, 하루 3회 기준 36분, 월 20일 가동이면 월 720분, 시간으로 환산하면 12시간이 확보된다.

이 라인의 시간당 생산량이 80개, 대당 마진이 3천원이라면 12시간 동안 만들 수 있는 물량은 960개, 여기서 나오는 마진은 288만원이다. 이 금액이 SMED 개선의 절감액이다. “빨라졌다”는 인상으로 남기지 않고 손익 항목으로 올리는 숫자다.

같은 라인에서도 개선 강도는 두 갈래다. 시나리오 A는 외부작업 전환만으로 교체시간을 30분에서 18분으로 줄이는 저비용 개선이다. 별도 설비 투자 없이 작업 순서 재배치와 사전 준비대차 도입 정도로 끝난다. 앞서 계산한 대로 월 288만원의 마진 개선이 나온다.

시나리오 B는 여기에 금형 클램프를 유압식 원터치 클램프로 교체하는 설비 투자를 더해 교체시간을 8분까지 줄이는 안이다. 1회당 22분 단축이면 하루 66분, 월 1,320분, 22시간이 확보되어 물량 1,760개, 마진 528만원이 나온다.

클램프 교체 투자비가 800만원이라면 시나리오 A 대비 추가로 확보되는 월 240만원 개선분으로 3.3개월이면 투자비를 회수한다. 두 시나리오의 회수기간을 나란히 놓고 보고하면 경영진은 저비용안을 먼저 실행하고 효과를 확인한 뒤 설비투자안으로 넘어가는 순서를 잡는다.

현장에서 흔히 놓치는 함정

현장에서 SMED를 도입할 때 가장 흔한 오해는 “외부작업으로 옮기면 그걸로 끝”이라는 생각이다. 실제로 놓치기 쉬운 함정은 두 가지다.

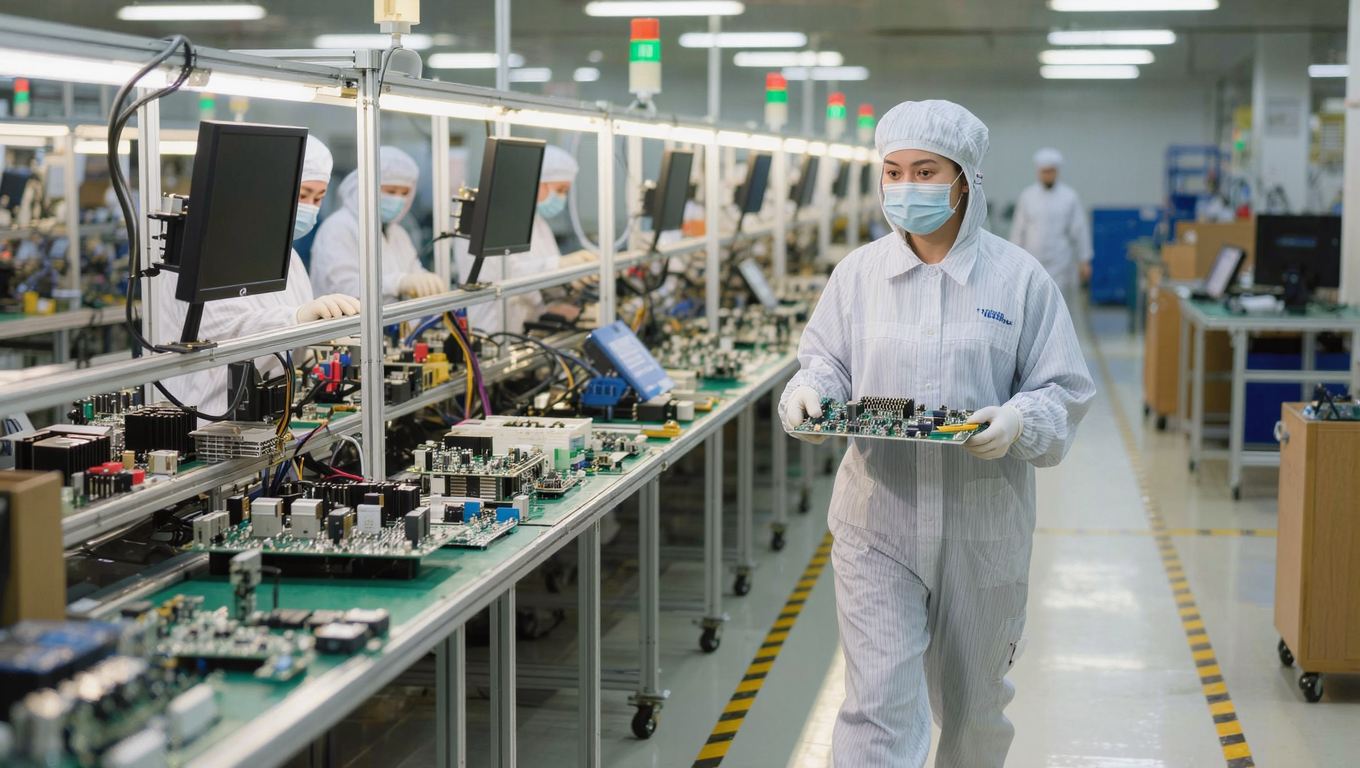

• 준비물 위치 누락: 옮겨둔 준비물이 정작 필요한 순간에 현장에 없어서 작업자가 다시 창고까지 걸어가 가져오는 바람에 개선 효과가 절반도 안 나오는 경우가 흔하다. 이걸 막으려면 교체 예정 30분 전에 다음 금형·공구·볼트 세트를 라인 옆 지정 위치에 갖다 두는 것까지 표준작업에 넣어야 한다.
• 품질 확인 시간 누락: 교체작업 자체는 줄였는데 시험타 후 치수 확인에 10분이 그대로 걸린다면 이 구간도 내부작업에 포함된 비가동 시간이므로 SMED 개선 대상에서 빠지면 안 된다.

교체시간 단축 활동을 보고할 때는 두 가지를 함께 적는다. 하나는 내부작업에서 외부작업으로 전환한 항목이 무엇인지, 다른 하나는 그 전환으로 확보한 시간을 실제 생산량 증가로 연결했는지 여부다.

시간만 줄이고 그 시간에 라인을 놀리면 절감액은 숫자로만 존재하고 손익계산서에는 찍히지 않는다. 개선 후에는 며칠간 실제 교체시간을 재측정해 목표치와 비교한다. 목표에 못 미치면 어느 동작에서 시간이 새는지 다시 영상으로 확인한다.

SMED를 지속시키는 다음 단계

외부작업 전환만으로 개선 여지가 끝나는 건 아니다. 다음 단계는 내부작업 자체를 짧게 만드는 것인데, 가장 효과적인 방법 중 하나가 금형 규격 표준화다.

같은 프레스 라인에서 쓰는 금형마다 다이 하이트가 제각각이면 교체할 때마다 슬라이드 높이를 5분에서 8분씩 다시 맞춰야 한다. 다이 하이트와 클램프 위치, 전기·공압 커넥터 규격을 금형 설계 단계부터 통일해두면 이 조정시간이 1분 이내로 줄어든다.

신규 금형을 발주할 때 기존 표준에 맞춰 도면을 지정하기만 하면 별도 투자가 들지 않는다. SMED 활동을 어느 정도 진행한 라인이라면 다음 순서로 검토할 만하다.

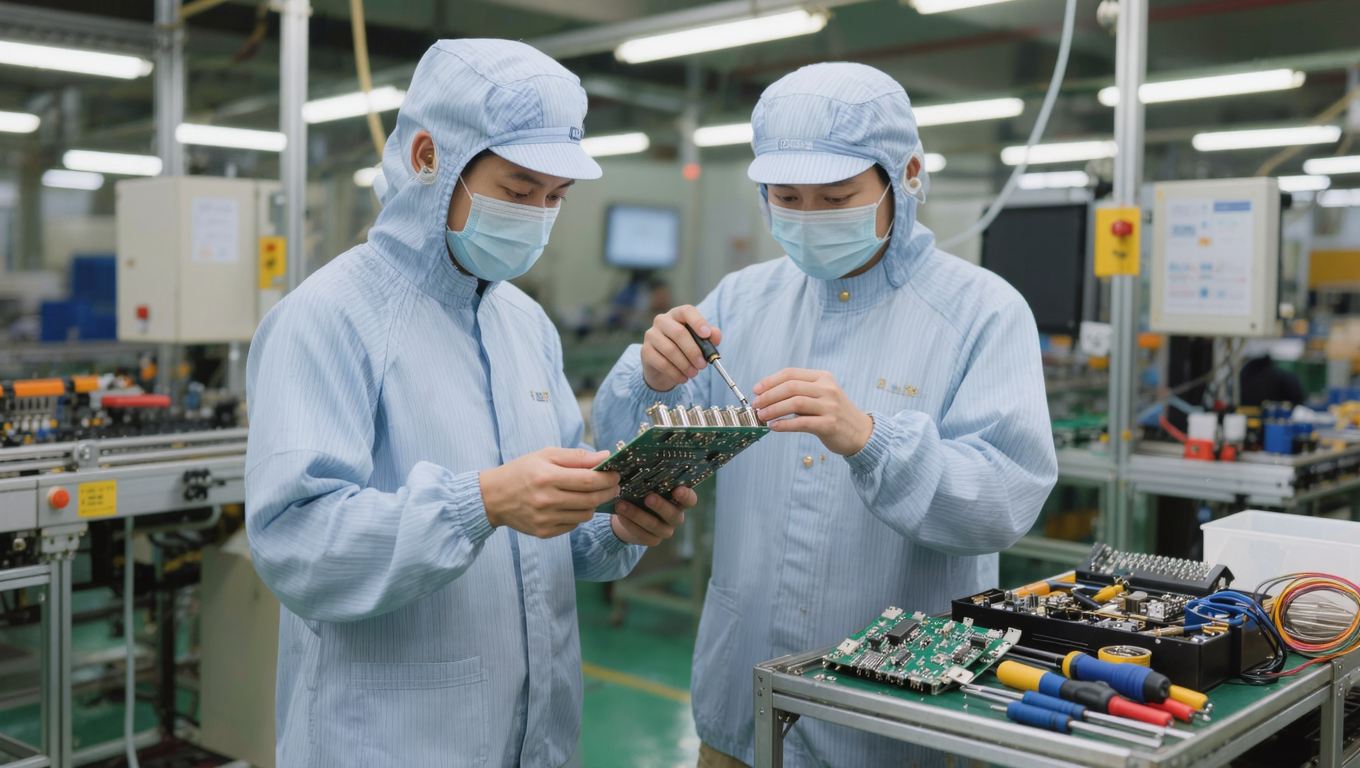

교체 작업을 한 사람에게만 맡기는 구조도 흔한 비효율이다. 숙련자 한 명이 혼자 모든 동작을 순서대로 처리하면 30분이 걸린다. 같은 작업을 2인 1조로 나눠 동시에 처리하면 절반까지는 아니어도 18분에서 20분 수준으로 줄어드는 경우가 많다.

다만 두 번째 인력을 투입하는 순간의 인건비도 함께 계산해야 한다. 시간당 12,000원인 작업자 1명을 10분 추가 투입하는 비용은 2천원 수준이다. 앞서 계산한 마진 개선액에 비하면 미미해서 대부분은 병렬 작업 쪽이 유리하다.

작업자 전원이 교체 작업을 익힐 때까지는 훈련곡선이 있다. 도입 초기 한두 달은 목표시간에 못 미치기 쉬우니 목표를 단계적으로 잡는 게 현실적이다.

라인에 금형이 여러 종류 있다면 한번에 다 개선하려 하지 말고 우선순위를 매긴다. 교체 빈도와 현재 소요시간을 각각 축으로 놓고 사분면으로 나눠보면 빈도도 높고 시간도 오래 걸리는 금형이 가장 먼저 손댈 대상이다. 빈도가 낮고 시간도 짧은 금형은 뒤로 미뤄도 된다. 이 매트릭스를 만들어두면 개선팀 인력을 어디에 먼저 투입할지 두고 논쟁할 필요가 없어진다.

개선이 끝났다고 활동을 종료하지 말고 월별 평균 교체시간을 관리도 형태로 계속 기록한다. 신입 작업자가 배치되거나 금형이 교체되면 시간이 슬금슬금 다시 늘어난다. 관리도에 목표선을 그어두면 이런 이탈을 초기에 잡아낸다. SMED는 한 번의 프로젝트가 아니라 표준작업의 일부로 편입시켜야 효과가 유지된다.

교체시간 손실은 설비종합효율, 즉 OEE를 계산할 때도 정지손실 항목으로 잡힌다. 교체 손실은 OEE를 낮추는 여러 원인 중 계획된 정지시간에 속한다. 돌발고장이나 소정지와 달리 사전에 예측하고 통제할 수 있다는 게 다른 점이다.

그래서 OEE 개선 활동을 시작할 때 가장 손대기 쉬운 지점이 바로 이 교체 손실이다. SMED로 확보한 시간은 OEE 지표에서 정지손실률 하락으로 바로 확인된다. 월간 OEE 보고서에 SMED 개선 전후의 정지손실률을 나란히 넣으면 현장 활동과 공식 생산성 지표가 어떻게 연결되는지 관리자 입장에서도 납득하기 쉬워진다.

SMED의 또 다른 효과는 다품종 소량생산 대응력이다. 교체시간이 30분일 때는 로트를 작게 끊을수록 교체 손실 비중이 커진다. 현장은 자연히 한 번에 많이 만들어 재고로 쌓아두는 방향으로 흐른다.

교체시간이 8분으로 줄면 같은 손실 비중을 유지하면서도 로트 크기를 훨씬 작게 가져갈 수 있다. 필요한 만큼만 만들고 남는 재고를 줄이는 흐름 생산에 가까워진다. 이 효과는 앞서 다룬 칸반이나 안전재고 개선과 맞물려서 SMED 단독으로는 안 보이던 재고 절감 효과까지 함께 만들어낸다. 보고서에 같이 언급할 만하다.

개선 활동을 시작하기 전에는 반드시 현재 상태를 영상이나 기록으로 남겨둬야 한다. 나중에 절감액을 보고할 때 “예전에는 대략 30분 걸렸다”는 식의 기억에 의존한 진술은 감사나 원가팀 검증 단계에서 신뢰를 얻기 어렵다.

개선 전 3회 이상 실측한 평균값을 기준선으로 문서화해두고 개선 후에도 같은 방식으로 3회 이상 재측정해서 비교하면 절감액 산출 근거가 명확해진다. 이 기준선 자료는 다음 해 예산 협의에서 비슷한 개선 과제를 제안할 때 그대로 재사용할 수 있는 자산이다. 다른 라인에 같은 방법론을 적용할 때 예상 절감액을 미리 가늠하는 참고치로도 쓴다.

SMED가 만드는 진짜 가치는 줄어든 교체시간을 판매 가능한 물량과 회전 가능한 현금으로 바꿔낸 만큼이다. 현장 개선을 원가 숫자로 옮겨보는 이런 접근은 이 시리즈가 처음부터 다뤄온 방식이다.
